若按大小分，滾圈在回轉窯中的位置可以說是微乎其微，但是若論作用，少了滾圈，回轉窯還真就運行不了，由此可見，滾圈在回轉窯運行中還是起著相當重要的作用。本文紅星機器主要分析回轉窯滾圈的工作狀態及工作環境。

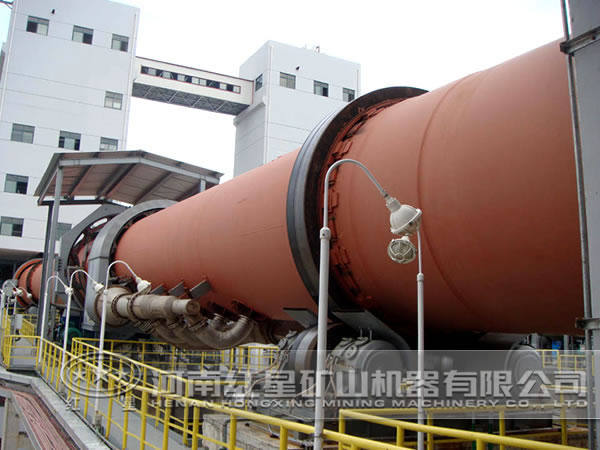

在筒體、滾圈、拖輪構成的回轉窯支承系統中，滾圈位于中間位置，起到傳遞載荷的作用。每檔滾圈由兩個拖輪支撐。兩拖輪分別于筒體界面的豎直中心線成30°夾角。

滾圈內徑比筒體外徑稍大，使?jié)L圈與筒體在下半周相接處，上半部分留有間隙。筒體在摩擦力的帶動下隨滾圈轉動。滾圈外圈與拖輪接觸，受到兩個拖輪的支撐，并通過摩擦力帶動兩拖輪轉動。

滾圈外圈內圈受到分布力，外圈受到兩個支反力。滾圈對筒體的接觸壓力按余弦規律分布。

回轉窯是在內部高達1000度以上的條件下工作，內部的高溫會透過隔熱層傳導滾圈的內表面，使?jié)L圈內圈溫度很高。而滾圈的外表面暴露在空氣中，且與相對腳冷的拖輪表面相接觸，溫度較低。造成了滾圈內熱外冷的狀態。內圈受熱膨脹，受到外圈的限制，會產生內應力，因此，在分析滾圈的應力狀態時，溫度對滾圈應力狀態的影響是不容忽視的。

回轉窯滾圈印在回轉窯支承系統中處于中間位置，且起到傳遞載荷的作用，因此，多選用耐磨耐腐的合金錳鋼材料，紅星回轉窯全程選用優質耐磨材料，保證回轉窯質量，生產效率高，使用效果好，歡迎新老客戶咨詢選購。
